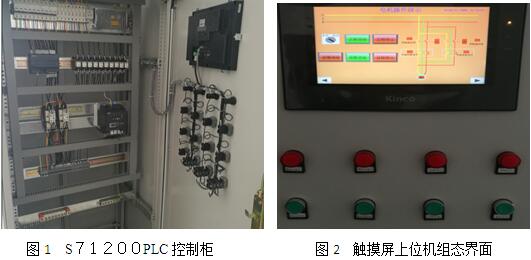

我院“电梯与电气自动化”实训室是山东省品牌专业群建设资助项目，该实验室设备采用西门子S7-1200PLC 系列产品，在山东省高校教学用PLC设备中处于领先水平。
西门子PLC S7-1200有极为方便的以太网通信。使用普通的以太网电缆，可以下载和监控，提供了笔记本电脑与PLC通信的最简单的方法。
指令系统的设计简单合理，有的指令（例如数据转换指令）可以设置一个或两个操作数的数据类型，一条指令相当于S7-200/300/400的多条指令。编程语言方面，只有梯形图和功能块图语言，没有语句表语言。程序结构基本上与S7-300/400相同。指令系统、程序结构和编程软件应该与替代S7-300/400的S7-1500兼容。
STEP 7 Basic采用与西门子人机界面的组态软件WinCC flexible类似的多窗口界面，同时显示项目树窗口、程序区、组态和显示信息的巡视窗口，以及指令表或人机界面的对象列表等。软件的使用极为方便，例如可以将变量表和块的接口区中的局部变量直接拖放到梯形图中。软件容易上手。
各种硬件、网络和参数采用形象直观的图形和表格组态的方法来设置。比S7-200的“向导”功能和系统块更为直观和方便。
集成的WinCC Basic的功能和界面与WinCC flexible基本上相同。PLC与精简系列面板在同一个项目中组态和编程，人机界面可以直接使用PLC的变量。指示灯比WinCC flexible的更好用。有人机界面仿真功能。具有比S7-300的参考数据更强的功能，有多种显示交叉数据的方法。可以快速查看单独的变量在PLC和HMI中使用的情况。
有很强的故障诊断和显示功能，有诊断缓冲区、巡视窗口的诊断选项卡和读取错误信息的指令。可以用LED显示有故障的模拟量模块的通道。
CPU集成了两点模拟量，集成的高速计数器和高速输出的功能和使用方法与S7-200基本上相同。通信功能极强，以太网接口可以实现S7-1200与计算机或精简系列面板的通信，S7-1200之间的通信，S7-1200与S7-200、S7-300/400的通信，S7-1200与WinCC的OPC通信。
目前我院学生在该实训室可进行电机启-停及正反转控制实验；抢答器制作实验、运料小车往返控制实验、交通信号灯控制实验及电器控制方面的实训实验，本学期电气自动化、机电一体化、数控、电梯专业使用该实训室进行实训。
